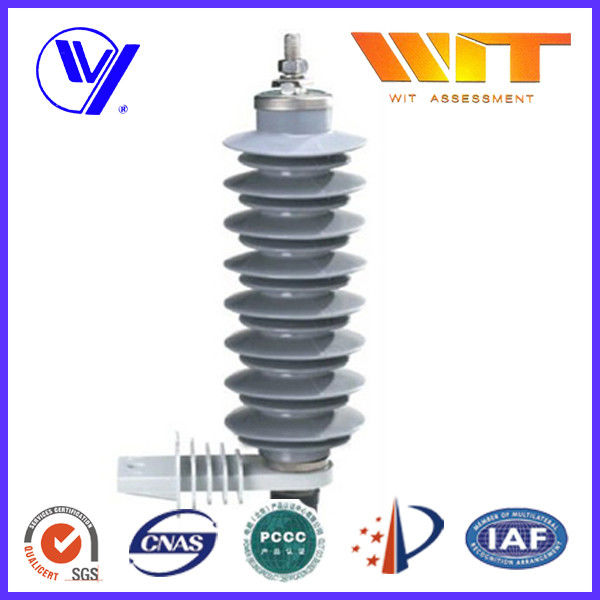

Bộ thu sét điện tử Polyme Polyme 24 KV màu xám MOA được sử dụng trong trạm biến áp

Bộ thu sét điện tử Polyme Polyme MOA 24 KV màu xám được sử dụng trong trạm biến áp

Giới thiệu:

YongDe Surge Arresters có thể được áp dụng cho nhiều hệ thống bao gồm thiết bị trạm biến áp, bộ chuyển đổi AC-DC, hệ thống điện đường sắt và các đơn vị phân phối điện từ hệ thống 0,25kV đến 765kV.Các bộ chống sét lan truyền này chứng tỏ các đặc tính bảo vệ tuyệt vời.Bộ chống sét lan truyền YongDe kết hợp các phần tử YNR (Phần tử ZnO điện trở phi tuyến tính YongDe) với các đặc tính dòng điện phi tuyến tính vượt trội, chất lượng và độ tin cậy cao.Bộ chống sét lan truyền loại oxit kim loại cung cấp các tính năng đặc biệt vốn có trong cấu trúc không có khe hở, chẳng hạn như phản ứng nhanh với điện áp tăng, khả năng tiêu tán năng lượng cao, hoạt động an toàn, nhỏ gọn / nhẹ và không bị ô nhiễm.

Đặc trưng:

1. Nhỏ gọn và nhẹ

2. Hiệu suất giảm áp cực kỳ an toàn

3. Hiệu suất vượt trội chống lại ô nhiễm môi trường

4. Cấu trúc đúc trực tiếp

5. Tuân thủ các tiêu chuẩn quốc tế (IEC60099-4)

6. Cấu trúc hỗ trợ đơn giản

7. Sản xuất tại các cơ sở được chứng nhận ISO-9001 tiên tiến

Thông số kỹ thuật:

Mô hình: YH10W-24

Thông số kỹ thuật
1. hệ thống quản lý chất lượng ISO9001
2. phòng thí nghiệm kiểm tra riêng
3.Để cung cấp các thành phần sản phẩm tương ứng
4. Hiệu suất kỹ thuật phù hợp với IEC60099-4 và IEEE (ANSI) C62.11

Thông số kỹ thuật chính
Điện áp định mức rms: 24kV
Dòng xả danh định: 10kA
Điện áp hoạt động liên tục tối đa (Uc) (kV): 20,4kV

Điện áp dư tại:
Điện áp dư xung dòng sét 1 / 4μ s (kV): 78,1
Điện áp dư xung dòng điện chiếu sáng 8/20μ s (kV): 71,0
Điện áp dư xung dòng chuyển mạch 30 / 60μ s (kV): 59,6

Chịu được xung dòng thời gian dài:
2ms hình chữ nhật hiện tại (A): 250

Nhiệm vụ điều hành:
Xung dòng cao 4 / 10u s (kA): 100

Khoảng cách leo (mm): 800mm
Kích thước: 405 * 211mm
