132kV Porcelain Housing Lightning Arrester Y10W5-132 for Substations

MOQ:	3
giá bán:	1

Detail Information

Product Description

Detail Information

Chứng nhận:

ISO9001

Điện áp định mức:

132KV

Chiều cao:

1970mm

Khoảng cách đường dây:

4250mm

Điện áp hệ thống tối đa:

145/161kv

Mức xả:

2/3/4

Thời gian dài hiện tại xung:

600/800/1000A

4/10μs xung hiện tại:

100kA

Lightning Impulse chịu đựng:

650kV

Điện áp tần số điện chịu:

275KV

MCOV:

106kv

Dòng điện danh nghĩa:

10kA

Điện áp dư (5KA):

396kv

8/20μs điện áp dư:

334kv

Chuyển đổi điện áp dư:

263kv

Điện áp tham chiếu 1mA DC:

192kv

Làm nổi bật:

132kV porcelain lightning arrester

substation lightning arrester Y10W5-132

high voltage porcelain arrester

Product Description

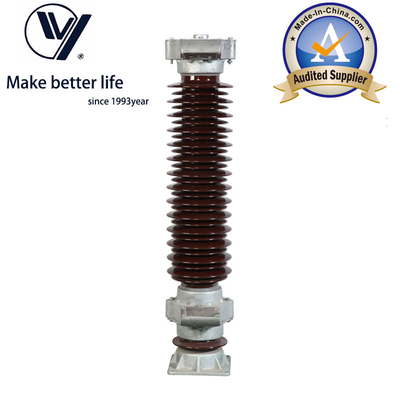

132kV Porcelain Housing Surge Arrester - Model Y10W5-132

Product Specifications

Attribute	Value
Model NO.	Y10W5-132
Installation	Parallel Arrester
Application	Substation
Size	Large
Operation Voltage	High Voltage
Material	ZnO
Creepage Distance	4250mm
Housing	Porcelain
Line Discharge Class	3
Specification	IEC 60099-4

Key Features

Superior electrical performance and reliability
Lightweight design for easier installation
Explosion and shatter proof construction
Excellent performance in polluted environments
Vandalism resistant design
Moisture ingress protection
High mechanical strength
UV radiation insensitive
Excellent resistance to ozone and corona
Superior tracking resistance

Technical Parameters

Rated voltage	132kV
Height	1970mm
Creepage distance	4250mm
Maximum system voltage Um	145/161KV
Line discharge level	2/3/4
Long duration current impulse	600/800/1000A
4/10 μs current impulse	100KA
Lightning impulse withstand	650KV
Power frequency voltage withstand	275KV

Detailed Specifications

Parameter	Value
MCOV (kV)	106
Nominal Current (kA)	10
Residual voltage of steep impulse at 5kA (kV)	396
8/20µS Residual voltage of lightning impulse current (Peak value) at 5kA (kV)	334
Residual voltage of switching impulse current (peak value) at 1kA (kV)	263
1mA D.C reference voltage (kV)	192
2mS long duration impulse current (A)	850
4/10µS High current impulse (kA)	100
