YH10W-36 Surge Arrester for Substation Lightning Protection

MOQ:	1
giá bán:	40

Detail Information

Product Description

Detail Information

Điện áp định mức:

36KV

MOCV:

29 kV

Dòng điện danh nghĩa:

10kV

STEEP Impulse còn lại:

106 kV tại 5KA

Lightning xung còn lại:

98 kV tại 5KA

Chuyển đổi dư số dư:

75 kV tại 1Ka

Điện áp tham chiếu DC:

51 kV ở 1mA

Mức xả:

Thời gian dài dòng điện:

400 A với tốc độ 2ms

Impulse hiện tại cao:

100 ka ở 4/10

Lightning chịu được:

200 kV

Tần số năng lượng chịu được:

70 kV (khô/ướt)

0,1S TOV:

43,2 kV

1S TOV:

41,4 kV

10S TOV:

39,6 kV

Làm nổi bật:

substation surge arrester with warranty

lightning protection arrester for substation

YH10W-36 surge arrester

Product Description

Competitive High Quality Surge Arrester (YH10W-36)

Product Specifications

Attribute	Value
Model NO.	YH10W-36
Specification	SGS
Trademark	YONG′DE
Origin	China
HS Code	85354000
Production Capacity	5000 Pieces Per Month

Technical Specifications

Type	YH10W5-36/98
Rated voltage (kV)	36
MOCV (kV)	29
Nominal Current (kV)	10
Residual voltage of steep impulse at 5kA (kV)	106
8/20µS Residual voltage of lightning impulse current at 5kA (kV)	98
Residual voltage of switching impulse current at 1kA (kV)	75
1mA D.C reference voltage (kV)	51
Line discharge level	1
2mS long duration impulse current (A)	400
Material employed in series non-linear resistor	Zinc Oxide

Surge Arrester Working Conditions

Low Voltage Lightning Arrester
Working conditions:
- Environment temperature: -40°C to +40°C
- Altitude: <1000m
- 48Hz < Rated frequency < 62Hz
- Power frequency voltage should not exceed continuous running voltage
- Maximum wind speed should be less than 35m/s
- Earthquake intensity should be less than 7 degree
- If used in contamination area, should be noted in advance

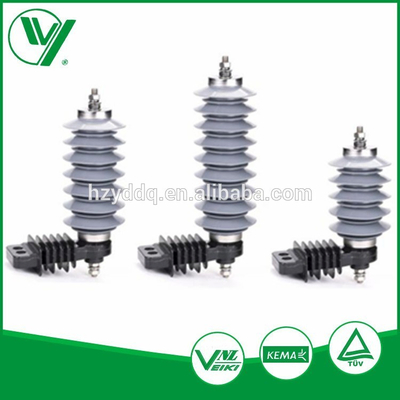

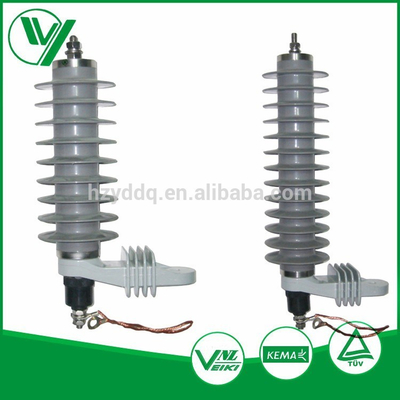

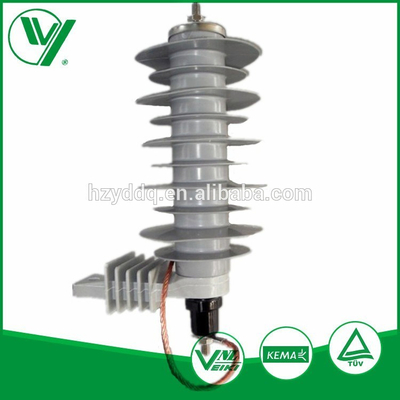

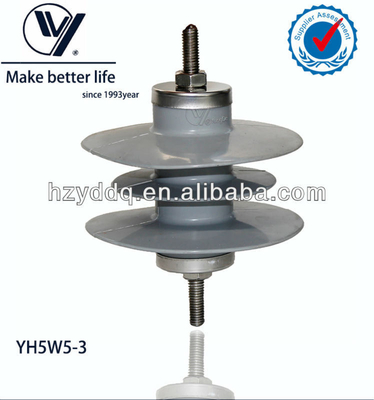

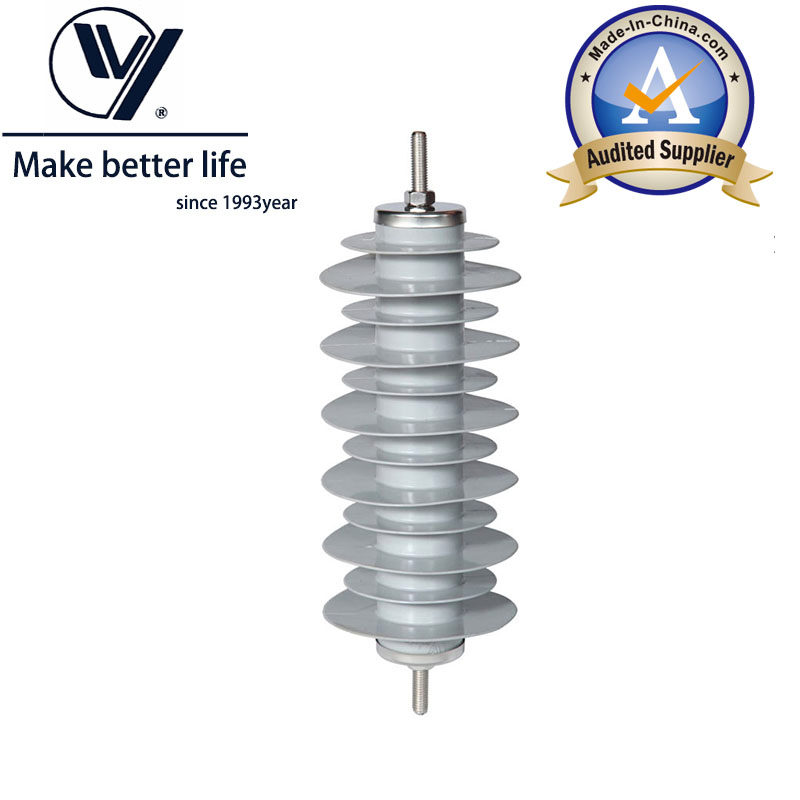

Product Images
